金视和车管查验终端
一、前言
近年来随着我国经济的快速发展，人民生活水平的不断提高，机动车特别是私家车大量增加，给我国交警部门对机动车管理带来了较大压力。 随着机动车数量高速增长，一些不法分子利用高科技技术套用他人车辆信息，通过伪造、变造、凿改车辆识别代码或发动机型号和号码等手段使走私、拼装、报废和盗抢来的车辆在表面披上了“合法”的外衣，给机动车查验带来极大的困难。这些非法行为损坏真车主的合法权益、扰乱运输市场经营秩序、扰乱国家的经济秩序、扰乱公安机关对公共安全的管控，对社会危害极大。
目前国家正在全力推进互联网与大数据相结合的公共安全治理体系，为适应行业发展的需求，北京金视和科技股份有限公司组织研发团队深入交警一线多方调研，针对一线机动车查验开发了PDA查验智能终端系统、OBD车载诊断系统。 其工作原理是：进行机动车查验时OBD车载诊断系统实时通过蓝牙传输方式将车辆参数信息传输到机动车查验终端系统中，在系统里进行分析，通过现场查验数据与OBD车载诊断系统调取的车辆技术参数比对识别真伪。
公司对机动车智能查验终端PDA和OBD车载诊断系统享有自主知识产权，并通过了公安部交通安全产品质量监督检测中心的检测。报告编号：公交检【委】第 20190003 号。公司新产品推出从2019年11月至2020年4月历时6个月，产品已在山西、河北、内蒙、湖北、安徽等多个省市销售。数据统计显示累计读取机动车辆5.3万辆，读取准确率达98%，发现问题车辆32辆。其中在河北廊坊车管所登记服务站读取车辆1.6万次，共发现6辆车架号与系统模块不一致的问题车辆。
产品受到多地车管所以及机动车登记服务站使用者的认可和好评。随着市场的发展，公司不断优化升级车型覆盖范围，针对统计不能读取的车型（如：比亚迪、长安、众泰，五菱，新能源等厂家部分车型）将集中技术优势提升软件功能把短板补齐。
二、车辆VIN码概述
车辆识别号码（Vehicle Identification Number，或车架号码），简称VIN，是一组由十七个字母或数字组成，用于汽车上的一组独一无二的号码，可以识别汽车的生产商、引擎、底盘序号及其他性能等资料。这些资料同时被保存在机动车行车电脑ECU中，我们的OBD解码器可通过OBD公有及厂家私有协议与ECU通讯，获取全车电脑记载的VIN电子码信息，通过一致性比对，可快速确认车辆VIN码是否存违法篡改。当前机动车查验工作都已经统一使用公安部查验APP，为电子VIN码采集奠定了基础，现有网络框架下增添少量设备即可实现全省乃至全国的机动车电子VIN码采集、查询系统。
三、系统功能特点
金视和车管查验终端主要用于车检业务、车辆查验、涉车执法的智能设备，无缝对接公安网查验系统传输对比数据，并做一致性校验，有效反外挂系统，可有效辅助车管查验工作。目前支持对乘用车、商用车、电动车的检测。 金视和车管查验终端仪主要功能及特点包括：
- 无需注册，可快速实现接头与专网查验App绑定。
- 支持商用车，乘用车，新能源汽车VIN码快速读取。
- 支持快读读取车辆全系统VIN码（发动机、变速箱、安全气囊等）。
- 支持全系统VIN码一致性判定结果查看（发动机VIN号码是可以改写的，而其它系统的VIN号码无法改写，可以帮助判断车辆是否有问题）。
- 无需第三方平台，在专网内即可实现软件升级。
- 支持查验数据保存，可作为查验凭证，提供执法协查（可根据警方需求，定制开发APP及后台）。
- 智能读取，通过VIN读取软件，一键智能读取，无需多余操作。
- 手动选择，可根据车辆品牌，读取车辆VIN码。
- 手持警用PDA通过公安部交通安全产品质量监督检测中心检测，可无缝对接专网。
四、设备组成
OBD接头，手持警用PDA，与专网查验App对接的VIN读取软件。
1、OBD接头
OBD接头，支持车型全，读取速度快，智能音频提示查验员取回插头，可快速与专网查验App绑定。和相关部门紧密合作，遇到无法读取的新车型，更新快。做到48小时内更新。
2、VIN读取软件

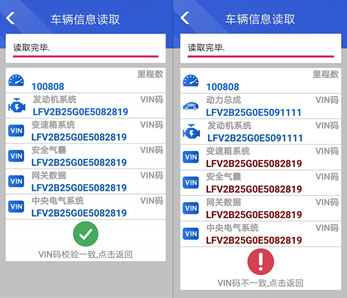

操作简单，可以一键智能读取，省去繁琐操作，和人员培训成本。手动读取，在遇到新车型或比较老的车型，可以选择手动读取，以加速读取结果。自动对比读取结果，查验不通过时，以醒目的红色字体提示查验人员。读取记录自动回传到备份系统，可作为查验凭证，提供执法协查；
3、警用PDA
通过公安部交通安全产品质量监督检测中心检测，可直接接入专网，无安全顾虑，无繁琐地审批流程。
五、查验流程
| 序号 | 步骤 | 操作 |
|---|---|---|
| 1 | OBD与车辆连接 | 将OBD插头插入车辆的OBD接口，大部车辆位于方向盘下方。 |
| 2 | 专网查验App调用 | 点击专网查验App上VIN按钮，调用VIN读取软件 |
| 3 | 智能读取 | 专网查验App调起VIN读取软件后，此步骤自动进行，无需人工干预。 |
| 4 | 手动读取 | 智能读取失败，才会出现此步骤，选择车辆品牌，精准读取。 |
| 5 | 判定 | VIN读取软件自动判断结果，验证不通过的以红色醒目标记。 |
| 6 | 数据回传备份 | 如果选配的数据回传功能，会备份数据到回传系统，，此步骤自动进行，无需人工干预。 |
| 7 | 数据回传专网查验App | 点击VIN读取软件结果页面的返回按钮，回传数据到专网查验App。 |
| 8 | 回收设备 | 拔出OBD插头，查验结束。 |
六、技术参数
1、OBD接头
| 项目 | 值 |
|---|---|
| 工作电压 | 9V DC-26VDC |
| 尺寸 | 69mm*40mm*18mm |
| 工作温度 | －15°C至50°C |
| 工作湿度 | <80% |
| 支持协议 | OBD-II,OBD-I,国内私有协议 |
| 蓝牙类型 | 10m |
| 典型功耗 | 小于2w |
2、警用PDA
| 项目 | 值 |
|---|---|
| 重量 | 280克 |
| 尺寸 | 165mm*78mm*12mm |
| 工作温度 | -25℃~60℃（±2） |
| 工作湿度 | <95% |
| 系统 | 安卓10 |
| 屏幕 | 5.1英寸 |
| 摄像头 | 1300万像素 |
| 机身储存 | 32GB |
| 运行内存 | 3GB |
| 电池 | 5000mAh |
| 蓝牙 | 5.0 |
| 安全性 | 不能获取系统Root权限 |
| 抗震 | 符合6.15.2标准，设备在关机状态下，从1000mm自由落体至水泥地面；设备工作正常。 |
| 粉尘 | 符合标准6.14.8，在温度0℃~35℃，相对湿度45%~80%，在每立方米含2kg滑石粉，每15min扬尘5s，持续2h;设备工作正常。 |
| 接口 | USB Type-c |
| 定位 | 北斗 |
| 拓展 | OBD解码，查验员签字采集，逆反射系数数据接入。 |
五、应用案例
1、图片案例
2、视频案例
